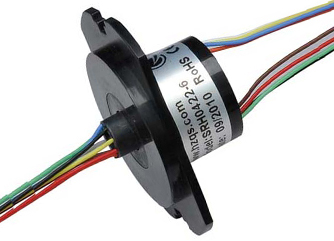

特點：SRH0422過孔導電滑環滑環體積小，結構緊湊，可用法蘭連接；采用先進的纖刷技術，免維護；低接觸壓力，低噪音和低接觸磨損，超長的使用壽命；標準化、模塊化設計，并能為客戶量身定制所需要的產品。
可選項：額定電流、電壓、額定轉速、工作溫度、路數、外殼材料及顏色、外型尺寸、專用導線、導線出口方向、導線長度、防護等級、端子類型
典型應用：旋轉工作臺、試驗設備、包裝設備、工藝控制設備、旋轉傳感器、緊急照明設備、機器人、展覽/顯示設備等。
電氣技術參數
|
參數 |
數值 |
| 路數 | 6、8、12 |
|
額定電壓 |
240VDC/240VAC |
|
額定電流 |
標準每環為2A |
|

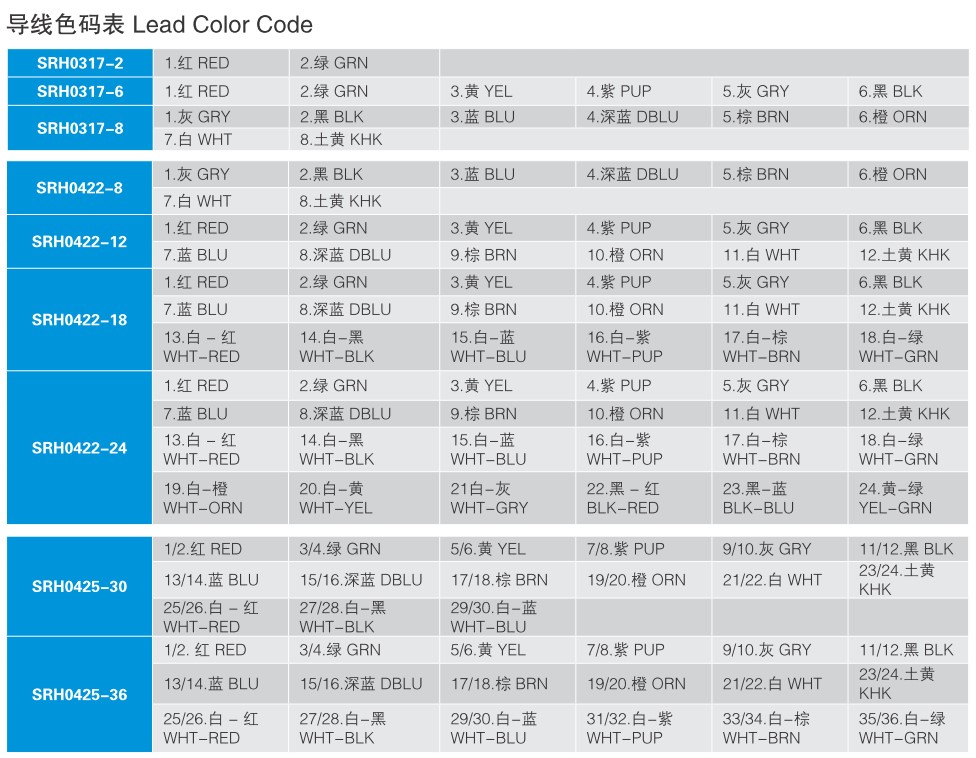

導線規格 |
AWG26 彩色鍍銀鐵氟龍絕緣 |
|
導線長度 |
250mm或根據客戶要求提供 |
|
絕緣體強度 |
500VAC@50Hz，60s |
|
絕緣電阻 |
1000MΩ/500VDC |
|
動態電阻變化值 |
＜0.01Ω |
機械技術指標
|
參 數 |
數 值 |
|
額定轉速 |
0~300rpm |
|
工作溫度 |
-20℃－+80℃ |
| 工作溫度 | 60%RH或更高 |
|
接觸材料表面 |
貴金屬 |
|
殼體材料 |
工程塑料 |
滑環安裝說明:
■ 因我們的帽型滑環轉動扭矩很小，因此可將內圈部分導線保護好后直接用于轉動或固定；
注意事項:
■ 滑環環體不得作承重用，環體導線也不得承受外部控力；
■ 在滑環安裝時，務必要保護好導線，避免因?qū)w絕緣層損壞而影響產品品質；
■ 滑環系精密電氣元件，應使其在一個干燥，少塵的環境下工作。如果環境條件惡劣，應增加防護措施。
