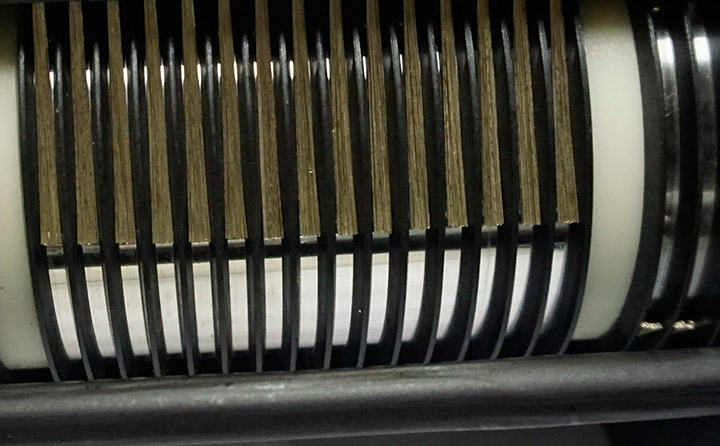

導電環結構圖 氣動滑環結構原理圖
滑環是一種旋轉電氣連接器，用于將電流從固定電線傳送到旋轉裝置中，滑環由固定的定子和轉子接觸組成，定子刷絲在旋轉的金屬環的外殼上接觸摩擦，當金屬環轉動時，電流通過固定刷絲傳導到形成連接的金屬環，滑環通常以多個環組成，為設備的多個部件提供信號。
如圖所示，滑環定子部分金屬環用特殊絕緣塑料隔開，防止各種電磁等干擾，滑環可以分多種信號傳輸，圖上滑環結構圖除了電流還有高清信號等。
滑環的常見用途是用于電流，數據，視頻和以太網信號傳輸。它們提供各種配置，端接類型和材料，以適應大多數應用，它們通常存在于發電機，交流發電機，包裝機械，電纜卷筒和風力渦輪機中，滑環技術非常多樣化，幾乎適用于任何行業。
滑環旋轉接頭用于流體和氣動介質的電功率和信號也是如此，它們通常集成到旋轉接頭中，如氣液電組合滑環，氣動滑環，以在單個設備內向旋轉機械發送壓力和數據。

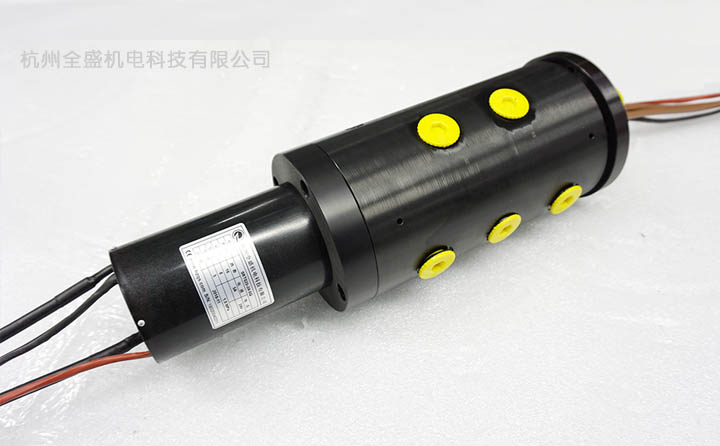

氣動滑環結構在是滑環的前段在接上氣動或者氣液組合的結構，這種結構比較復雜，需要相當?shù)募夹g水平才能完成！
