特點：
直連型滑環除具備常規帽型滑環特點外，連接方便，載流能力更強等特點；可替代傳統式的水銀滑環；直連型滑環是精密的、高效的，為工業制造業設計的無水銀滑環，完全滿足歐盟環保要求：導電環采用貴金屬鍍敷處理，電刷采用貴金屬合金絲，采用標準的扁平接頭方便連接。

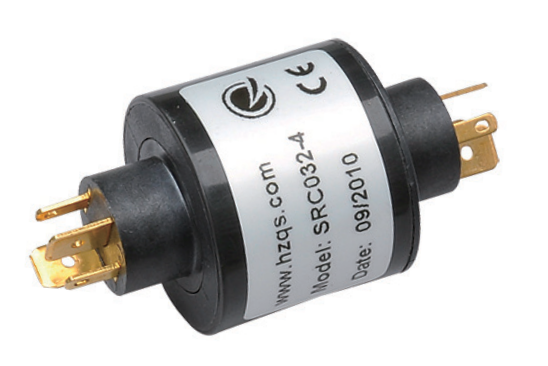

SRC032系列滑環電氣技術指標
|
參數 |
數值 |
|---|---|
|
額定電壓 |
240VDC/240VAC |
|
絕緣體強度 |
500VAC@50Hz，60s |
|
絕緣電阻 |
1000MΩ/500VDC |
|
動態電阻變化值 |
＜0.01Ω |
SRC032系列滑環機械技術指標
|
參數 |
數值 |
|---|---|
|
工作速度 |
0~400rpm |
|
工作溫度 |
-20℃－+80℃ |
|
工作濕度 |
60%RH或更高 |
|
接觸材料 |
貴金屬 |
|
殼體材料 |
工程塑料 |

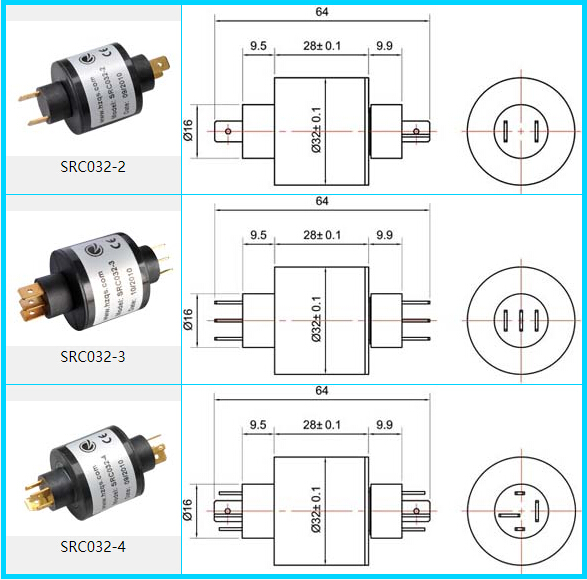

規格表
|
型號 |
路數 |
額續電流（Amps） |
外形尺寸 |
||
|
2 |
15 |
外徑×長度 |
厚度×寬度 |
||
|
SRC032-2 |
2 |
－ |
2 |
Φ32×28 |
0.8×6.3 |
|
SRC032-3 |
3 |
－ |
3 |
Φ32×28 |
0.8×6.3 |
|
SRC032-4 |
4 |
2 |
2 |
Φ32×28 |
0.8×6.3 |

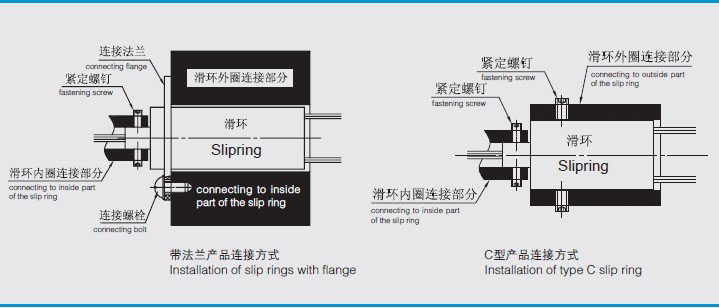

滑環安裝說明:
■ 因我們的帽型滑環轉動扭矩很小，因此可將內圈部分導線保護好后直接用于轉動或固定；
■ SRC032及SRC045系列產品可參照該連接方式。
注意事項:
■ 滑環環體不得作承重用，環體導線也不得承受外部控力；
■ 在滑環安裝時，務必要保護好導線，避免因?qū)w絕緣層損壞而影響產品品質；
■ 滑環系精密電氣元件，應使其在一個干燥，少塵的環境下工作。如果環境條件惡劣，應增加防護措施。
