原創2張過孔滑環動態圖讓你讀懂什么是過孔導電滑環
過孔導電滑環也稱為空心軸滑環，得名于滑環中間是中空的，這樣可以套裝機器設備上，滑環是機電裝置，其允許在固定和旋轉結構或設備之間傳輸電力和電信號，這些設備用于需要在傳輸電力/信號的同時連續360度旋轉的機電系統，并且可以提高性能，簡化操作，并消除可能從活動接頭潛在危險的電線電纜。
如圖所示：過孔導電滑環中間套在機器設備的軸上，安裝也很簡單方便，幾乎不需要專業的知識，當然2個設備之間的導線連接肯定是不能接錯的。
在操作上，過孔導電滑環可用于任何類型的旋轉機電設備，以傳輸電力，控制電路和/或模擬/數字信號，廣泛應用于游樂園游樂設施，CT掃描機，閉路電視攝像機，射電望遠鏡，發電機和直升機的任何需要旋轉的設備都依賴滑環來運行，如果沒有滑環，我們今天的世界很多產品都不可能存在，簡言之，過孔導電滑環提供了一種通過旋轉組件制作電氣或數據連接點的方法。

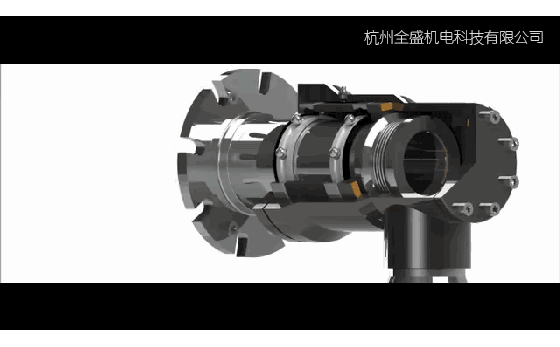

如圖所示：很多人不知道過孔滑環內部是怎么運行的，本人用圖片的形式很直觀的展示出來，滑環主體的轉子部分和外殼定子肯定是用2個軸承鏈接的，否則轉不起來，這2個軸承可以是在兩端，也可以如圖方式，這都不影響滑環的運轉，導線就是通過轉子的導電環和定子的刷絲接觸連接的，右邊可以根據設備的形狀來設計閉合還是打開。
過孔導電滑環的特點和優點
過孔滑環特點是中心有空心軸，該設計用于在套筒支架上安裝法蘭，并提供一個自由的內部空間，用于將轉子連接到客戶機器的旋轉軸，或用于引導通過不受旋轉影響的管道或電纜。杭州全盛機電生產的空心軸滑環的內徑從3mm到500cm不等，客戶可以在2到最大路數環道之間進行選擇，每個環的電流可以在2A至2000A安培，過孔滑環采用最先進的線刷技術和貴金屬多點接觸，為高數據速率和大功率傳輸提供穩定運行保障，產品本身具有低電噪聲，低接觸壓力，使用壽命長，無需潤滑油維護的優點。
